演播室聲學設計
一、演播室介紹

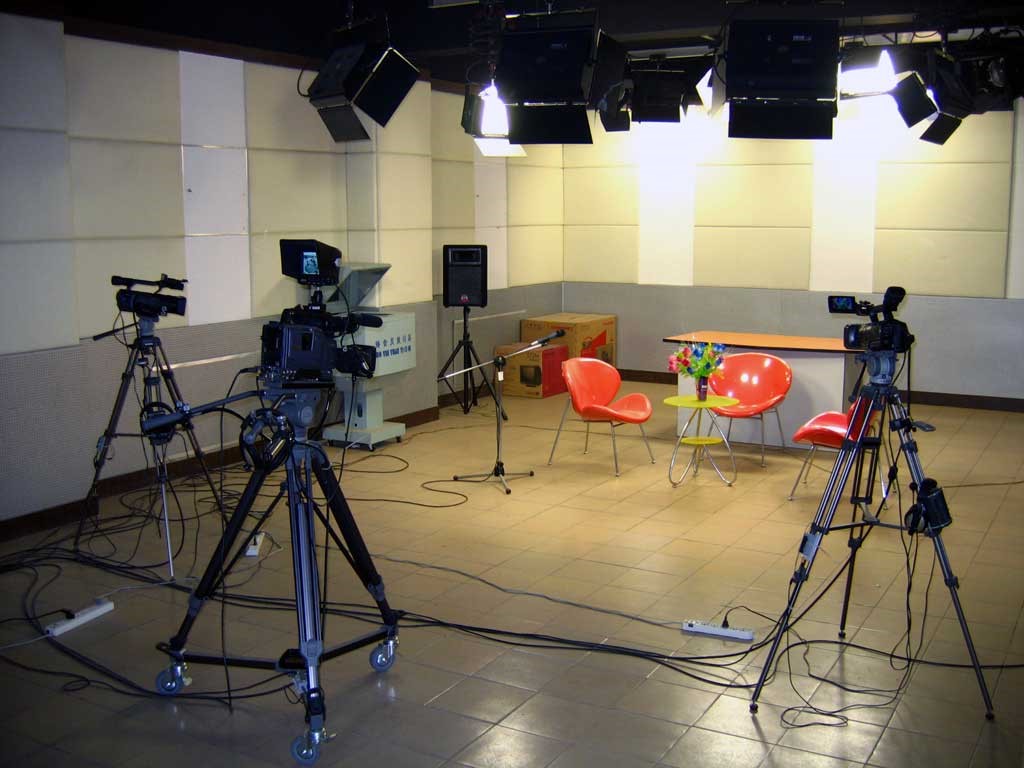

演播室是電視臺攝制和播放節目的專用工作場所，主要用于語言和文藝節目的錄制。需要有較大空間，可搭設布景和舞臺，滿足嘉賓、主持人及演職人員在室內進行工作、制作和表演的要求，要同時錄制聲音和圖像。承擔了除外拍節目外的大部分節目錄制和制作任務。
按面積可將演播室分為大、中、小三類。
大型演播室用于場面較大的 歌舞、 戲曲、綜藝活動等節目，也可分區域進行景區選擇； 面積一般在800-1000㎡。
中型演播室用于場面較小的歌舞、戲曲、智力競賽及座談會等；面積一般在150-600㎡。
小型演播室以新聞、節目預告、樣板式教學節目為主；面積一般在30-150㎡。
按節目類型可分為新聞、訪談、綜合文藝演播室等；按視頻可分為高清演播室和標清演播室；按景區互粉可將演播室分為實景演播室、虛擬演播室、藍箱演播室；此外由于演播室內設備的發展，還出現了LED演播室、3D演播室、4D演播室等。
演播室主要由演播區、節目控制區和演播室輔助區域三部分組成。演播區是節目錄制的現場。節目控制區可分為燈光控制區、視頻控制區和聲音控制區。演播室輔助區域可分成布景與道具用房、化妝間、服裝間、休息室等。
二、設計依據
（1）《有線廣播錄音播音室設計規范和技術用房技術要求》GYJ26-86；
（2）《聲環境質量標準》（GB3096-2008）；
（3）《民用建筑隔聲設計規范》（GB50118-2010）.
（4）GYJ 42-89 《廣播電視中心技術用房的容許背景噪聲級》
三、主要聲學技術指標
1、混響時間
根據演播室需要語言清晰度的要求，其混響時間可以參考《實用建筑聲學》中所述各類播音室混響時間（500Hz）來選擇合適的混響時間，如圖1；可根據演播室的房間容積選擇相應的合適混響時間。

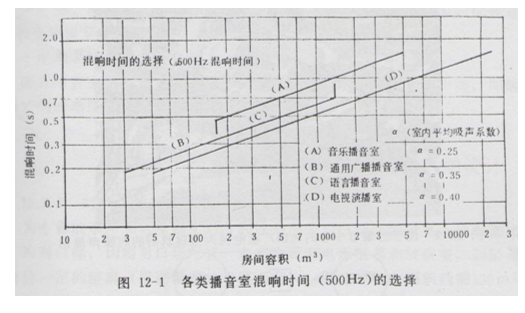

圖1 各類播音室混響時間（500Hz）的選擇（圖片來自《實用建筑聲學》）
2、背景噪聲
根據《有線廣播錄音播音室設計規范和技術用房技術要求》GYJ26-86規定，在125——4000Hz（1/1倍頻程）的頻率范圍內，室內噪聲的平均聲壓級的允許值與錄音室的種類有關外，還與站內設備系統本身的噪聲有關。錄播室及其他技術用房的噪聲評價如表1.

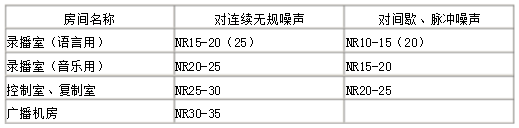

表1 錄播室及其他技術用房的噪聲評價曲線
3、聲場均勻度
聲場不均勻度應在6dB以內。
四、聲學設計內容
1、體型設計
由于演播室的設計與錄播室的作用相似，故演播室體型設計可以依據《有線廣播錄音播音室設計規范和技術用房技術要求》GYJ26-86中錄播室體型規定設計，當面積是以下四個固定值時，可按照表2設計。

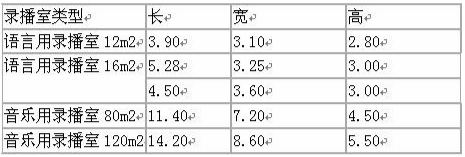

表2 固定錄播室面積的長、寬、高
當面積不能按照表中尺寸時可按照規定錄播室長、寬、高比例設計體型。
小錄播室 L:W:H=1.6：1.25：1.0
一般錄播室 L:W:H=2.5：1.6：1.0
低長頂錄播室 L:W:H=3.2：2.5：1.0
細長型錄播室 L:W:H=3.2：1.25：1.0
當演播室容積較小時，屬于小房間范疇，此時演播室及輔助用房建議使用不規則體型，避免小房間內顫動回聲、共振、聲染色聲學缺陷的產生。
為防止產生聲聚焦現象，增加后續音質設計的難度，演播室不宜采用平剖面為正方形或具有弧面墻、穹形頂的體形。
2、音質設計
演播室的主要作用是錄制各類節目，合適的混響時間控制非常重要，混響時間可依據演播室確定容積大小在圖1中選擇相對應的混響時間。演播室大多采用強吸聲短混響的設計，從演播室面積決定功能來看，小型演播室主要以語言類節目為主，例如：新聞、訪談等，因此，小型演播室混響時間較短，應保持較高的語言清晰度和可懂度，也不可使聲音過于干澀。大型和中型演播室錄制有各種歌舞、戲曲或綜藝節目，因此，混響時間可稍長一點，但是要兼顧聲音的豐滿度和語言清晰度不失衡。在做演播室音質設計時，同時還要盡量使室內聲場擴散均勻，不出現顫動回聲，聲聚焦、聲染色等室內聲學缺陷。演播室做必要的吸聲和擴散處理，注意做吸聲處理時，各頻段吸聲應盡量均勻。
具體音質設計中采取的措施有以下幾個方面：
（1）頂面 演播室需要控制較低的混響時間，最佳布置吸聲材料的位置即是兩邊墻面和頂面，這些位置可側重于吸聲效果，而不需講究材料的裝飾效果，因為沿周墻有600——800mm的天幕擋住視線。因此，演播室頂面可以采用吸聲吊頂，配置常用的多孔吸聲材料，吸聲材料后留一定空腔（常用100——300mm空腔）增加低頻吸收即可。
（2）墻面 墻面是控制混響時間配置吸聲材料的重要部位，由于沿墻周天幕的存在，則兩面側墻布置吸聲材料時不必多考慮材料的裝飾性。側墻與頂面同樣使用較強吸聲材料即可，注意要使用寬頻段吸聲結構。錄制節目時的前后墻在視野的范圍內，在設計時應考慮材料的裝飾性。因此，這兩面墻可采用布藝吸聲軟包或木絲板等飾面效果較好的材料，材料后面增加空腔，使各頻段聲音吸收均勻。
（3）地面 地面地板一般是聲反射較強的材料，為了避免因較強聲反射帶來的回聲等聲學缺陷，在地面鋪地毯，能夠起到裝飾作用，又可以增加吸聲。
若演播室容積較大，設有觀眾席，則在舞臺墻面、天花和側墻下部增加擴散材料，以便向觀眾席提供早充足的期反射聲，并使聲場均勻。常用于吸聲降噪的材料有：聚砂吸聲板、AGG無縫吸聲板、AGG透聲涂層、強化玻纖吸聲板，復合吸聲軟包等；常用于隔聲的材料為石膏板、硅鈣板、阻尼復合隔聲板，通過合理的構造進行隔聲。
3、噪聲控制
演播室及其輔助用房要滿足相應噪聲評價曲線的要求。演播室在音質設計中以配置足夠的吸聲材料，在其輔助用房中也需要安裝吸聲材料，在四周墻面和頂面控制室內沒有明顯聲學缺陷，并且降低背景噪聲。在噪聲控制中，不僅要吸收室內聲能，而且要防止外界噪聲傳入及演播室、控制室和輔助用房間的噪聲干擾；因此，需要對這些房間進行隔聲隔振處理。
（1）演播室和控制室隔聲隔振設計
頂面隔聲
演播室是電視臺攝制和播放節目的專用工作場所，主要用于語言和文藝節目的錄制。需要有較大空間，可搭設布景和舞臺，滿足嘉賓、主持人及演職人員在室內進行工作、制作和表演的要求，要同時錄制聲音和圖像。承擔了除外拍節目外的大部分節目錄制和制作任務。
按面積可將演播室分為大、中、小三類。
大型演播室用于場面較大的 歌舞、 戲曲、綜藝活動等節目，也可分區域進行景區選擇； 面積一般在800-1000㎡。
中型演播室用于場面較小的歌舞、戲曲、智力競賽及座談會等；面積一般在150-600㎡。
小型演播室以新聞、節目預告、樣板式教學節目為主；面積一般在30-150㎡。
按節目類型可分為新聞、訪談、綜合文藝演播室等；按視頻可分為高清演播室和標清演播室；按景區互粉可將演播室分為實景演播室、虛擬演播室、藍箱演播室；此外由于演播室內設備的發展，還出現了LED演播室、3D演播室、4D演播室等。
演播室主要由演播區、節目控制區和演播室輔助區域三部分組成。演播區是節目錄制的現場。節目控制區可分為燈光控制區、視頻控制區和聲音控制區。演播室輔助區域可分成布景與道具用房、化妝間、服裝間、休息室等。
二、設計依據
（1）《有線廣播錄音播音室設計規范和技術用房技術要求》GYJ26-86；
（2）《聲環境質量標準》（GB3096-2008）；
（3）《民用建筑隔聲設計規范》（GB50118-2010）.
（4）GYJ 42-89 《廣播電視中心技術用房的容許背景噪聲級》
三、主要聲學技術指標
1、混響時間
根據演播室需要語言清晰度的要求，其混響時間可以參考《實用建筑聲學》中所述各類播音室混響時間（500Hz）來選擇合適的混響時間，如圖1；可根據演播室的房間容積選擇相應的合適混響時間。
圖1 各類播音室混響時間（500Hz）的選擇（圖片來自《實用建筑聲學》）
2、背景噪聲
根據《有線廣播錄音播音室設計規范和技術用房技術要求》GYJ26-86規定，在125——4000Hz（1/1倍頻程）的頻率范圍內，室內噪聲的平均聲壓級的允許值與錄音室的種類有關外，還與站內設備系統本身的噪聲有關。錄播室及其他技術用房的噪聲評價如表1.
3、聲場均勻度
聲場不均勻度應在6dB以內。
四、聲學設計內容
1、體型設計
由于演播室的設計與錄播室的作用相似，故演播室體型設計可以依據《有線廣播錄音播音室設計規范和技術用房技術要求》GYJ26-86中錄播室體型規定設計，當面積是以下四個固定值時，可按照表2設計。
當面積不能按照表中尺寸時可按照規定錄播室長、寬、高比例設計體型。
小錄播室 L:W:H=1.6：1.25：1.0
一般錄播室 L:W:H=2.5：1.6：1.0
低長頂錄播室 L:W:H=3.2：2.5：1.0
細長型錄播室 L:W:H=3.2：1.25：1.0
當演播室容積較小時，屬于小房間范疇，此時演播室及輔助用房建議使用不規則體型，避免小房間內顫動回聲、共振、聲染色聲學缺陷的產生。
為防止產生聲聚焦現象，增加后續音質設計的難度，演播室不宜采用平剖面為正方形或具有弧面墻、穹形頂的體形。
2、音質設計
演播室的主要作用是錄制各類節目，合適的混響時間控制非常重要，混響時間可依據演播室確定容積大小在圖1中選擇相對應的混響時間。演播室大多采用強吸聲短混響的設計，從演播室面積決定功能來看，小型演播室主要以語言類節目為主，例如：新聞、訪談等，因此，小型演播室混響時間較短，應保持較高的語言清晰度和可懂度，也不可使聲音過于干澀。大型和中型演播室錄制有各種歌舞、戲曲或綜藝節目，因此，混響時間可稍長一點，但是要兼顧聲音的豐滿度和語言清晰度不失衡。在做演播室音質設計時，同時還要盡量使室內聲場擴散均勻，不出現顫動回聲，聲聚焦、聲染色等室內聲學缺陷。演播室做必要的吸聲和擴散處理，注意做吸聲處理時，各頻段吸聲應盡量均勻。
具體音質設計中采取的措施有以下幾個方面：
（1）頂面 演播室需要控制較低的混響時間，最佳布置吸聲材料的位置即是兩邊墻面和頂面，這些位置可側重于吸聲效果，而不需講究材料的裝飾效果，因為沿周墻有600——800mm的天幕擋住視線。因此，演播室頂面可以采用吸聲吊頂，配置常用的多孔吸聲材料，吸聲材料后留一定空腔（常用100——300mm空腔）增加低頻吸收即可。
（2）墻面 墻面是控制混響時間配置吸聲材料的重要部位，由于沿墻周天幕的存在，則兩面側墻布置吸聲材料時不必多考慮材料的裝飾性。側墻與頂面同樣使用較強吸聲材料即可，注意要使用寬頻段吸聲結構。錄制節目時的前后墻在視野的范圍內，在設計時應考慮材料的裝飾性。因此，這兩面墻可采用布藝吸聲軟包或木絲板等飾面效果較好的材料，材料后面增加空腔，使各頻段聲音吸收均勻。
（3）地面 地面地板一般是聲反射較強的材料，為了避免因較強聲反射帶來的回聲等聲學缺陷，在地面鋪地毯，能夠起到裝飾作用，又可以增加吸聲。
若演播室容積較大，設有觀眾席，則在舞臺墻面、天花和側墻下部增加擴散材料，以便向觀眾席提供早充足的期反射聲，并使聲場均勻。常用于吸聲降噪的材料有：聚砂吸聲板、AGG無縫吸聲板、AGG透聲涂層、強化玻纖吸聲板，復合吸聲軟包等；常用于隔聲的材料為石膏板、硅鈣板、阻尼復合隔聲板，通過合理的構造進行隔聲。
3、噪聲控制
演播室及其輔助用房要滿足相應噪聲評價曲線的要求。演播室在音質設計中以配置足夠的吸聲材料，在其輔助用房中也需要安裝吸聲材料，在四周墻面和頂面控制室內沒有明顯聲學缺陷，并且降低背景噪聲。在噪聲控制中，不僅要吸收室內聲能，而且要防止外界噪聲傳入及演播室、控制室和輔助用房間的噪聲干擾；因此，需要對這些房間進行隔聲隔振處理。
（1）演播室和控制室隔聲隔振設計
頂面隔聲
