CARGO酒吧聲環境設計
維也納聲學 郎宇福
一、項目概況
北京CARGO酒吧位于工人體育館東側的商業樓一層，總面積1060㎡，大廳面積570㎡。酒吧內包房分A、B兩類。A類包房：龍房88㎡，紅房46㎡；B類包房：五間，分別是42平米的3間，46平米和27平米各一間。
二、主要參考標準
（1）《劇場建筑設計規范》（JGJ57-2000）（J67-2001）；
（2）《劇場、電影院和多用途廳堂建筑聲學設計規范》（GB/T50356-2005）；
（3）《民用建筑隔聲設計規范》（GBJ118-88）；
（4）《建筑隔聲評價標準》（GB/T50121-2005）；
（5）《聲環境質量標準》（GB3096－2008）；
（6）《建筑裝飾裝修工程質量驗收規范》（GB50210-2001）；
（7）《建筑內部裝修設計防火規范》（GB50222-95）；
（8）《建筑材料燃燒性能分級方法》（GB8624-97）；
（9）《民用建筑工程室內環境污染控制規范》；（GB50325-2001）
（10）《廳堂擴聲系統設計規范》；（GB5037-2006）
三、項目分析
酒吧在建筑內的位置，北京CARGO酒吧在建筑一層，二樓同為酒吧場所，酒吧同層的兩側依然是酒吧場所。酒吧的前門臨街，后門面對停車場，酒吧B類包房樓下是地下自用辦公空間（槽鋼結構，100mm商混樓板）。根據業主要求，要降低酒吧正常營業時對于內部其他包房和其他外部環境的影響，提升視聽效果，則需要根據酒吧空間的不同功能進行隔聲和音質處理。
建聲指標：CARGO酒吧大廳中頻（500—1000Hz）混響時間為 0.6 s，大廳內粉紅噪聲在 110dB 時，龍房和紅房內噪聲曲線為 NR—40，允許噪聲為小于 45dB，其余包房為小于 50dB。
四、建聲處理
紅房、龍房：
1、龍房兩道雙開門，不利于隔聲的構造，東西向雙開門由于消防需要而設，所以可以設計成內門為裝飾隔聲門，外門為主要隔聲功能的內外兩道門同時存在。隔聲門隔聲量不低于40dB。龍房的南北向雙開門和紅房的雙開門是進出包房的常用門，為了方便客戶，設置成隔聲門，隔聲門隔聲量不低于40dB。
2、龍房衛生間西、南兩面墻體需要增加120隔聲墻體，與原墻間隔50mm；龍房北墻需要做隔聲墻體，紅房的西墻和南墻需要做隔聲墻體；紅房外通道的西墻需要做隔聲墻體；
3、龍房、紅房全部吊頂需要做隔聲吊頂，局部采用AGG無縫吸聲聚砂板，全部地面做法為減振浮筑地面；
4、為避免麥克風嘯叫，龍房后背景墻增加一副1200*2400*60考夫曼吸聲畫。龍房和紅房通道墻面和天花做強吸聲處理；
5、前廳進出紅房和龍房的雙開門應為隔聲門，隔聲門隔聲量不低于40dB；
6、建議龍房和紅房空調送風系統的交匯接口在前廳頂部，并加裝阻性片式消聲器。
前廳：
前廳具有接待和等候功能，主要聲源來至大廳和本處語言交流，為了提升客戶體驗，提高語言清晰度，天花全部采用AGG無縫吸聲聚砂板（表面為AGG透聲涂層），前廳地面采用單層15mm減振墊滿鋪，前廳西墻做隔聲墻（構造同上）。
大廳：
1、前廳進大廳雙開門的隔聲門隔聲量不低于40dB，進門面對的墻體為隔聲墻240mm磚墻+120mm磚墻到結構頂，過道墻面和天花采用AGG無縫吸聲聚砂板吸聲處理。過道往北盡頭加裝一道雙開隔聲門，隔聲門隔聲量不低于45dB，形同聲閘，大部分噪聲會被隔絕到大廳內。
2、大廳兩側墻體為普通墻體，且兩側為酒吧場所，外部噪聲對大廳的影響很大，東西兩側墻體緊靠A、B區包房，為了降低包房內背景噪聲，大廳四面墻體采用隔聲墻做法（構造同上）。
B類包房：
B類有皮箱房、米色大理石房、少女房、派對房為五個包房，共用一個衛生間，包房的門之間較近，串音是主要的聲學問題。天花局部采用AGG無縫吸聲聚砂板，墻體采用240磚墻作為隔墻，墻面面做單層隔聲墻構造，包房門采用隔聲門（35-40DB），地面采用單層隔振處理。
管道、通風與消防系統：
1、管道
上下水管道和消防管道做為低頻共振的一種傳播渠道，需要在穿過大廳和A區域內的所有管道進行隔振降噪處理，管道穿過墻體的地方需要擴大原有孔洞，以大于管道50mm為宜，管道四周包裹隔聲氈，再用玻璃纖維板類的軟質材料包裹，兩邊采用水泥砂漿封堵，水泥砂漿不得開裂、缺口，確保封堵嚴實。固定管道更換成具有減振功能的彈簧吊件。
2、通風與空調系統
酒吧內需要對通風機、空調機組的各系統（甚至包括部分排煙系統）嚴格地進行噪聲振動控制設計。本工程中龍房和紅房噪聲控制又一個重點在通風與空調系統噪聲控制，建議在空調進風管到和排風管道出入口加裝阻性片式消聲器，在龍房和紅房的新風入口加裝一組阻性片式消聲器，回風口加裝一組阻性片式消聲器。

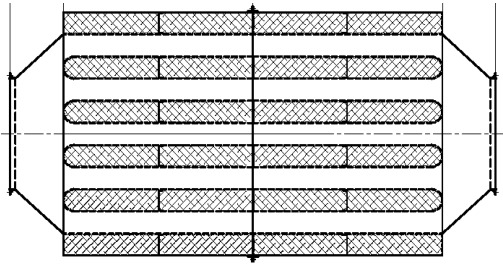

ZP 系列阻性片式消聲器結構示意圖
管道建議通過墻體采用玻璃棉軟質材料隔離；設備與管道之間配置軟管后；使用彈簧或橡膠彈性吊件，或者在吊架上鋪設彈性隔振材料防止固定管道的構件傳播振動。
音響設備減振：
為免結構傳聲，地面及吊掛音箱必須采用減振措施。吊掛音箱的上端加設彈簧吊架減振器，地面音箱應該有獨立的基座（或者在后期加裝一定厚度的減振墊，但效果可能有限）。 在音響設備布置時，首先考慮每個房間內設備布局的合理性，與此同時要充分考慮揚聲器引起的相互影響，比如甲包間的揚聲器掛在一面輕質墻上，該墻的另一面就是隔壁乙包間顧客坐的沙發，這樣，乙包間顧客就會很容易聽到甲包間揚聲器的聲音。如果將乙包間的電視和揚聲器也掛在這個墻壁上，顧客到對面去坐，就大大減少了顧客實際所感到的相互干擾。此方式方便布線和供電。
門窗要求：
包房和通道的門窗應有一定隔聲要求。
包間門上的觀察窗應采用雙層玻璃，周邊加橡皮密封條。應在大廳與包廂的通道之間安裝 隔聲門，以阻斷大廳響度很大的音樂聲對包房的影響。
由于龍房和紅房為噪聲治理重點區域，為了不被外界環境噪聲所影響，同時也不構成互擾，對隔聲有較高的要求，要求墻體隔聲需要達到 Rw≥65dB，單樘隔聲門的隔聲量要求達到 Rw≥40dB 。紅房和龍房采用隔聲門，并在通道入口處設計隔聲雙開門，門縫作壓條密封處理，使用自動關門的夾緊裝置，保證門的密閉性。綜合隔聲效果達到 45dB 以上。與外界之間的墻體采用多層復合結構輕鋼龍骨石膏板隔聲墻體，增加隔聲量，減小對外界的影響。
地面隔振處理：
為防止外界噪聲通過結構傳聲傳入室內影響室內噪聲，同時也避免室內噪對周圍的其他場所產生影響，A\B 包房地面使用浮筑地面做法。浮筑地面采用2*25mm 厚減振墊，上鋪 80 厚鋼筋混凝土做地面，浮筑地面與原分隔墻交接處留有 50mm 左右縫隙，使用減振墊或玻璃棉填實。

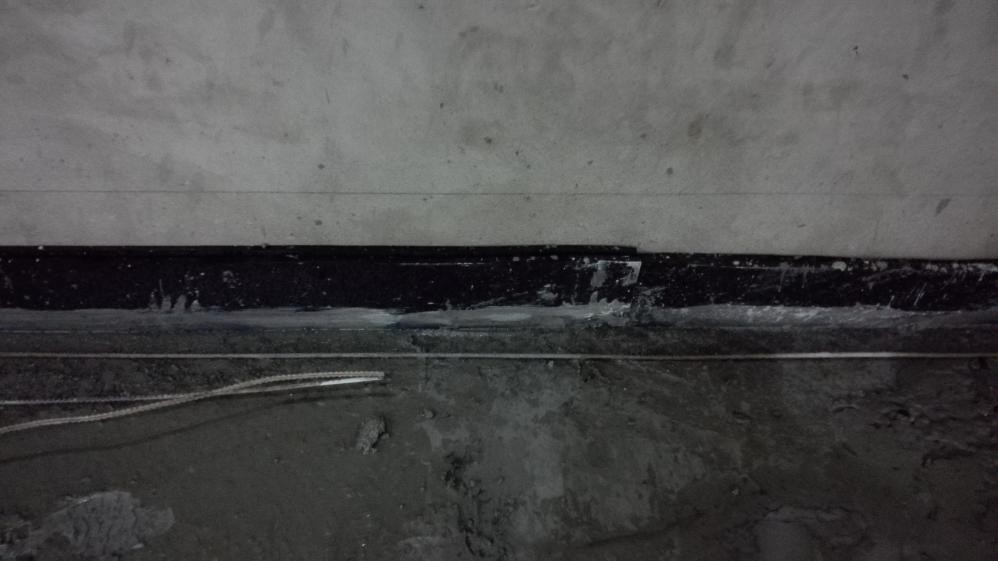

地面隔振處理圖
五、工程效果

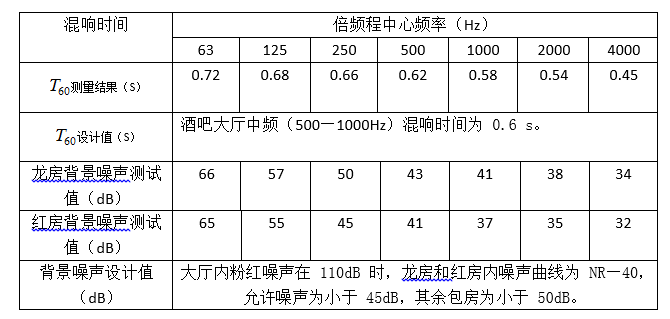

該酒吧周圍噪聲環境較為復雜，項目竣工后。我們使用Dirac軟件對空間內聲環境進行測試，由結果可知：室內混響時間與設計值相近，大廳內粉紅噪聲在 110dB 時，龍房、紅房內噪聲低于45dB和其他包房內噪聲均不高于50dB，測試期間沒有發現明顯回聲、顫動回聲出現；酒吧大廳聲環境和各包房隔聲滿足使用要求。聲環境測試結果如下表。

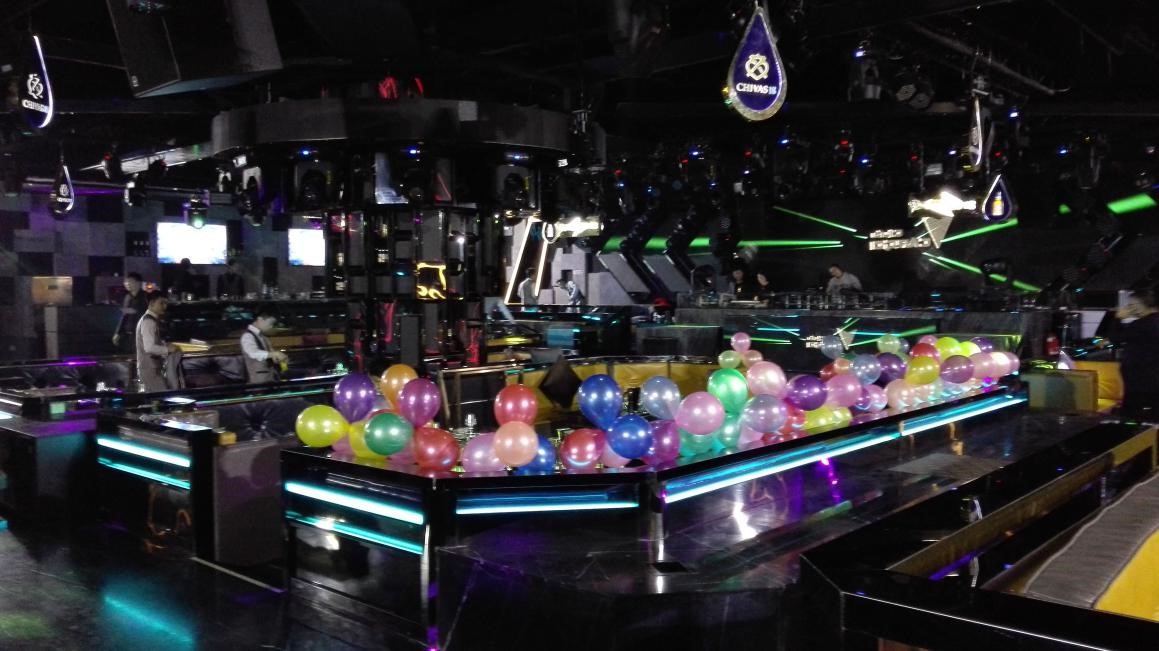

酒吧大廳工程效果圖
