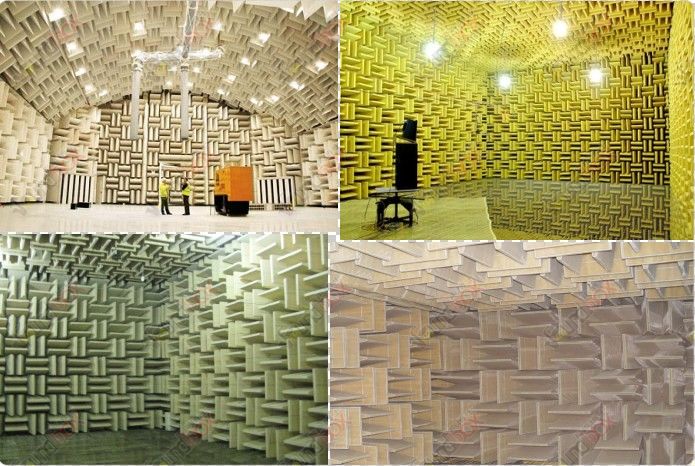

吸聲尖劈實例圖
吸聲尖劈是一種用于消聲室的特殊吸聲結構。通常可分為尖部和基部兩部分。安裝時在尖壁和壁面之間留有空氣層。其結構是用直徑3.2-3.5mm的鋼絲制成一定形狀和尺寸的骨架，外面套上玻纖布、塑料窗紗等罩面材料，里面裝以多孔材料，如玻璃棉氈、玻璃纖維、礦渣棉、泡沫塑料等。從尖劈的尖端到基部，聲阻抗是從空氣的特性阻抗逐步過渡到多孔材料的阻抗的，因而實現了很好的阻抗匹配，使入射聲能得到高效的吸收。尖劈的聲學特性常用聲壓反射系數表示，反射系數為0.1時(吸聲系數為0.99)所對應的最低頻率，稱為截止頻率，它主要取決于尖劈的容重和尖部的長度L1。影響尖劈低頻吸聲的主要因素是尖劈基部和空氣層。在實際應用中，尚有平頂型、直條狀和層狀階梯型等尖劈。
吸聲尖劈由尖劈和連接固定尖劈的底座兩部分組成。吸聲尖劈是利用特殊阻抗的逐漸變化，由尖劈端面特性阻抗接近空氣的特性阻抗，逐步過渡到接近吸聲材料的特性阻抗，從而達到最高的聲吸收效果，其平均吸聲系數可達到1.0。尖劈長度無固定值，越長越好，尖劈低頻吸聲性能好，其截止頻率約68.8～86Hz。寬度一般取0.3～0.4m，底座厚度為0.1m。一般3個尖劈與底座組成一個單元，根據現場設計要求，可采用多個單元。吸聲尖劈一般吊掛在屋頂或四壁，其背后與墻壁應留有一定空間，約為0.05～0.1m。這是為了形成一段空氣層，提高吸聲性能。當空氣層厚度為1/4波長時，吸聲系數最大。同時，入射聲波可穿透吸聲尖劈或通過四周繞射到尖劈背后，通過與屋頂?shù)恼凵浜头瓷涫辜馀啻挝暋?/p>
